Grundstück ENTWÄSSERUNG

REINIGUNGSVERFAHREN

• das Tropfkörper-Verfahren
• das Festbett-Verfahren
• das SBR-Verfahren
• die Pflanzenkläranlage

TROPFKÖRPER-VERFAHREN

Das Tropfkörper-Verfahren gehört zu den ältesten Abwasserreinigungsverfahren. Bis Mitte der 60er Jahre war es auch im kommunalen Bereich verbreitet, da mit den dort meist für 1.500 bis 5.000 Einwohner ausgelegten Kläranlagen im Dauerbetrieb gute Reinigungswerte erzielt werden. ln Kleinkläranlagen kommt das Verfahren immer noch oft zum Einsatz, weil die benötigten Komponenten sehr preiswert sind.

WIE FUNKTIONIERT ES GENAU?

Das Abwasser wird in zwei Kammern, die als Vorklärbecken dienen, eingeleitet. Hier erfolgt die mechanische Vorreinigung: Sink- und Schwimmstoffe, Ole oder auch Bratfett werden zurückgehalten.

ln der dritten Kammer befindet sich der Tropfkörper: Er besteht in der Regel aus offenporiger Schlacke oder anderem Schuttgut, das den Lebensraum für aerobe Mikroorganismen bildet. Das Schüttgut liegt lose auf einem Rost. Zumeist mit einer Pumpe wird das vorgereinigte Abwasser von oben über das Schüttgut verteilt. Je länger der nachfolgende Weg durch die Schlacke ist, desto besser ist das Reinigungsergebnis. Das heißt, die Behälter von Tropfkörper-Anlagen sollten möglichst tief sein.

Da ein einmaliger Tropfkörper-Durchlauf meist nicht ausreicht, wird das Abwasser unterhalb vom Rost gepuffert und dann häufig mit einer Tauchpumpe wieder über eine Rohrleitung nach oben befördert, um sich abermals über das Schüttgut zu ergießen. Dieser Vorgang wiederholt sich noch einige Male, je nach Anlagenhersteller. Dabei wird meist ein kleiner Teil des Abwassers in die vierte Kammer zur Nachklärung befördert. Dort setzen sich die mitgespülten überschüssigen Mikroorganismen ab, bevor das Wasser die Anlage verlässt. Wichtig für die Reinigungsleistung: Tropfkörper-Anlagen werden nur in Ausnahmefällen extra belüftet. Die Mikroorganismen auf dem Schüttgut bekommen den nötigen Sauerstoff allein durch den Kamineffekt über den Deckel der Anlage.

WELCHE V​ORTEILE HAT DAS TROPFKÖRPER-VERFAHREN?

• Kostengünstige Lösung für tiefe Behälter und Gruben
• Gute Reinigungsleistung bei ganzjährig unterbrechungsfreier Nutzung
• Reparaturfreundlicher Aufbau​

FESTBETTVERFAHREN – eine Entwässerung

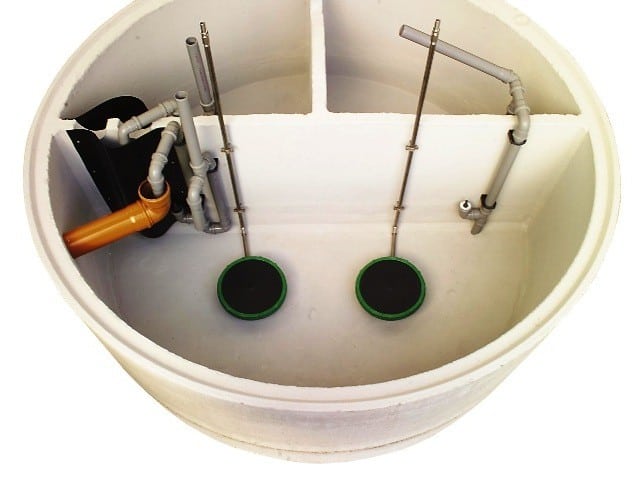

Belüftete Festbett-Anlagen benötigen für die Reinigung des Abwassers drei getrennte Kammern in einer oder mehreren Gruben: für die Vorklärung, für die biologische Reinigung und für die Nachklärung. Das Funktionsprinzip dieser Anlagen ist vergleichbar mit dem großen Kläranlagen, bei denen dem Abwasser zum Schadstoffabbau gezielt Luft und damit Sauerstoff zugeführt wird.

Funktion der Entwässerung

Die erste Kammer der Anlage dient zur Feststoffabscheidung (Vorklärung). Von dort aus wird das Abwasser zur biologischen Reinigung in die zweite Kammer geleitet.

Am Boden der zweiten Kammer sind Belüfter angebracht, die das Abwasser in regelmäßigen Abständen mit einer genau definierten Luftmenge vermischen. Über den Belüftern ist das getauchte Festbett installiert 1. Die im Abwasser vorhandenen Mikroorganismen siedeln sich darauf an. Es bildet sich ein ,,Biofilm”, der durch die im Abwasser vorhandenen Nährstoffe in Kombination mit der gezielten Belüftung des Festbetts optimale ,,Arbeitsbedingungen” erfährt.

Überschüssige Mikroorganismen werden durch die aufströmende Luft vom Festbett zwischenzeitlich immer wieder gelöst und mit dem biologisch gereinigten Wasser in die dritte Kammer zur Nachklärung gespült. Dort setzen sie sich am Boden als so genannter Überschussschlamm ab, der über einen Druckluftheber 2 zurück in die erste Kammer zur Vorklärung befördert wird, bevor das gereinigte Wasser die Anlage verlässt.

WELCHE VORTEILE HAT DIE BELÜFTETE FESTBETT-ANLAGE?

• ldeal zur Nachrüstung bestehender Mehrkammergruben
• Festbett aus Kunststoffröhren mit Gitterstruktur, getaucht (,,optimaler mikrobakterieller Lebensraum“)
• Verschleißfreier, druckluftbetriebener Heber anstatt elektrischer Pumpen
• Keine rotierenden und elektrischen Verschleißteile im Wasser – dadurch höchste
• Betriebssicherheit
• Nur dauerbeständige Kunststoff- und Edelstahlteile
• Wartungsfreundlicher Aufbau

SBR-VERFAHREN

Die Abkürzung SBR steht für ,,sequencing batch reactor”. was frei ins Deutsche übersetzt bedeutet ,,sequenziell (also fortlaufend nacheinander) beschickter Reaktor”. Beim SBR-Verfahren finden alle zur biologischen Reinigung des Abwassers notwendigen Schrìtte in festgelegter zeitlicher Abfolge in derselben Kammer statt.

SO FUNKTIONIERT ES GENAU

Eine Kammer übernimmt die mechanische Vorklärung Danach wird das Abwasser in den biologischen KIärbereich transportiert
1. Während dieses Vorgangs und auch noch einige Zeit danach wird der biologische Klärbereich belüftet. Das heißt, Sauerstoff wird gezielt zugesetzt. Dadurch ,,belebt” sich der Schlamm und die Mikroorganismen verrichten ihr reinigendes Werk.

Nach der Belüftung folgt eine Ruhephase. Dabei trennt sich das klare Wasser vom Belebtschlamm, der sich auf dem Grund absetzt. Nun wird zuerst eine genau definierte Menge des gereinigten Abwassers abgeleitet 2. Dann wird der überschüssige Teil des Belebtschlamms in die erste Kammer zurückbefördert 3. Der biologische Klärbereich kann nun erneut ,,beschickt” werden, wie die Fachleute sagen.

Übrigens: Konzeption und Qualität der Steuerungstechnik haben maßgeblichen Einfluss auf die Reinigungsleistung. Je exakter die Belüftungsintervalle gesteuert werden, desto besser sind die Abwasserwerte

WELCHE VORTEILE HAT DIE SBR-ANLAGE?

• Neue Behälter benötigen nur zwei Kammern und rund 3.000 Liter
• Mindestvolumen für vier Personen Verschleißfreie, druckluftbetriebene Heber anstatt elektrischer Pumpen
• Keine rotierenden und elektrischen Verschleißteile im Wasser – dadurch höchste Betriebssicherheit
• Nur dauerbeständige Kunststoff- und Edelstahlteile
• Wartungsfreundlicher Aufbau

PFLANZENKLÄRANLAGE

Pflanzenkläranlagen kannten schon die alten Ägypter Die Anlagen können perfekt in das Landschaftsbild integriert werden, brauchen aber in jedem Fall sehr viel Fläche. Sie erzielen ordentliche Reinigungsleistungen in der warmen Jahreszeit und erfordern viel Pflege der Vegetation.

Weitere Punkte zur Entwässerung

Nach der mechanischen Vorklärung (zum Beispiel in einer 3-Kammer-Grube) wird das Abwasser mittels Pumpe oder Kippgerinne stoßweise über den Tag verteilt zum Bodenfilter geleitet. Dieser größte und sichtbare Teil der Anlage besteht aus Kies und Sand, der mit Schilf oder anderen Sumpfpflanzen besetzt ist. Folien oder Tonmineral dichten den Bodenfilter gegen den Untergrund ab.

Je nach Bauart durchströmt das Abwasser den Bodenfilter entweder vertikal von oben nach unten oder horizontal vom Einlauf zum Auslauf. Entscheidend für die Reinigungsleistung ist aber das Zusammenspiel von Pflanzen, Bakterien, Filtermaterialien und der gezielten Durchströmung mit Abwasser. Eine Entwässerung natürlich.

Als Filtermaterial werden nur dauerhaft durchlässige Substrate verwendet: grober Kies im Einlauf- und im Auslaufbereich, dazwischen Sand unterschiedlicher Körnung, von sehr fein bis grob. Der Sand ist durchzogen mit dem Wurzelwerk der (Sumpf-)Pflanzen, die den Boden auf diesem Weg mit Sauerstoff versorgen. So sind gute Lebensbedingungen für die Mikroorganismen geschaffen, die die im Abwasser enthaltenen Schadstoffe abbauen. Drainagerohre fangen das gereinigte Abwasser im Auslaufbereich auf und leiten es in einen End- und Kontrollschacht weiter; von dort aus kann das gereinigte Wasser beispielsweise in den Untergrund verrieselt werden.

Welche Vorteile haben Pflanzenkläranlagen?

• Problemlose Einbindung ins Landschaftsbild
• Günstige Betriebskosten bei ausreichend großer Fläche
• Ordentliche Reinigungsleistung im Sommer (im Winter bei niedrigen
• Temperaturen jedoch nur geringe Reinigungsleistung; deshalb sollte die Anlage noch größer als vorgeschrieben dimensioniert werden)
• Geringer Wartungsaufwand – nur die ganzjährige Pflege der Vegetation ist etwas zeitintensiv
